每天处理8T食品污泥卧式圆盘干燥机

一、设计工艺条件（客户提供）

1、食品污泥项目

2、每天8吨，24小时

3、含水率80%，降到40%以下

4、热源：蒸汽0.6Mpa

5、材质：物料接触处304，其他碳钢

二、推荐选型设备及参考照片

2.1 选用干燥：非标YP-40卧式圆盘干燥机 1台

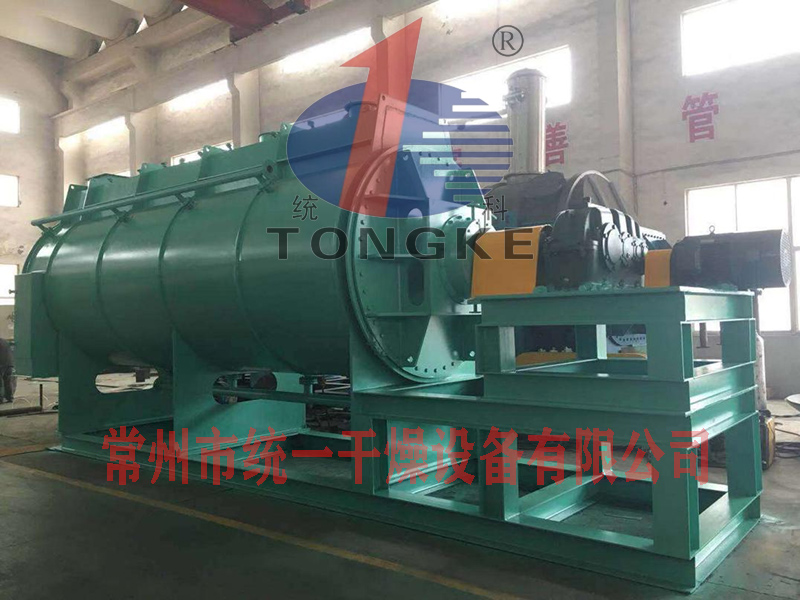

三、设备照片

四、工作原理

4.1圆盘干燥机主要由筒体、圆盘主轴、传动机构和蒸汽加热系统组成。筒体是带夹套的圆柱形，夹套内通入蒸汽，底部有排水口。筒体顶部有一个排气口，用以排出已蒸发的水蒸汽;一个进料口，湿物料由此加入干燥机内。筒体底部有一个排料口，用于排出已干燥的物料或者清洗排水。筒体出料两侧各有一个清扫排料口。筒体上方还装有挡料板，使转盘保持自洁。筒体内的主轴由一根空心主轴和空心圆盘组成。主轴通入蒸汽，并分配到圆盘内，冷凝水及不凝气通过旋转接头从轴端排出。

主轴的圆盘外缘装有弧板，使物料能沿着干燥机筒体向出料口方向缓慢移动。物料的干燥是通过蒸汽将主轴、圆盘加热，使物料充分接触，再通过引风机排出。干燥机主轴是通过电机与减速机构来带动旋转。

4.2技术特点及优势：

1） 传热圆盘、传热性能好。

2） 干燥机内转子淹没在物料中，传热面积被充分利用。

3） 从定子到旋转圆盘上都装有刮板，可以调节物料在干燥机内的停留时间。

4） 干燥工程封闭操作，适宜湿气体有害、有异味的情况。

5） 设备运行平稳，操作维护简单；可以连续操作，也可以间歇操作。

6） 既可以作为干燥、加热器，也可以作为冷却机使用。

7）构造牢固，持久耐用

8）转子转速低，磨损小

9) 维修少，持续运行性好，保证运行稳定。

10）该干燥机属于传导干燥，相比气流干燥机能耗低，每蒸发1kg水约消耗750大卡热量。

11）该干燥机属于常压操作使用，每分钟主轴旋转5-6转，旋转速度可调，磨擦速率慢，运行安全。

12）由于选用的排气机排气量小，减小的了粉尘的处置。
